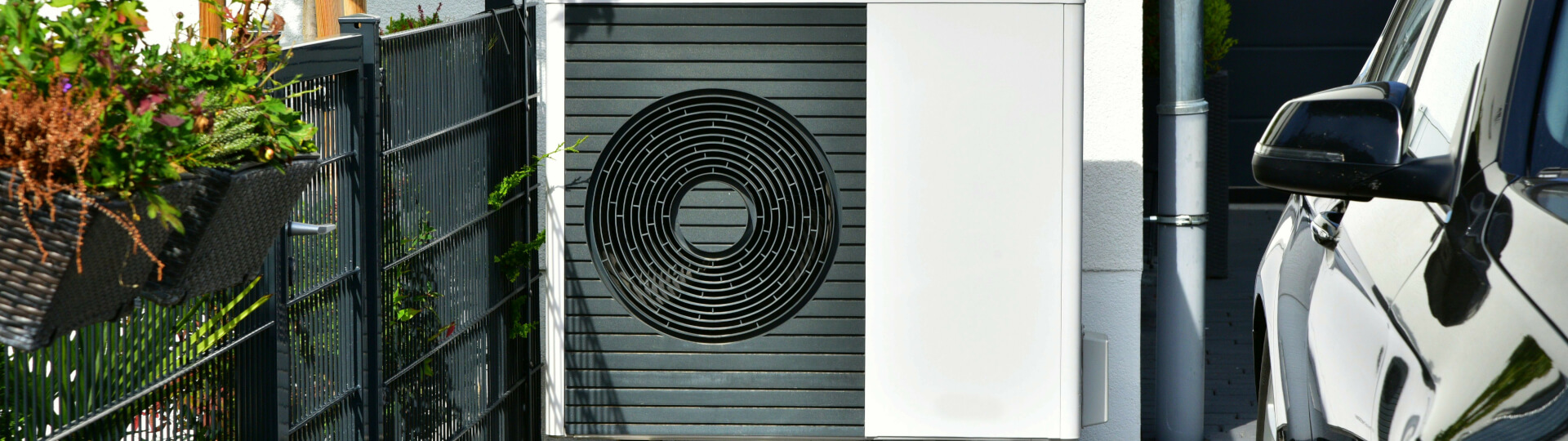

In der Wärmequellenanlage zirkuliert eine Flüssigkeit, häufig eine Sole, d.h. Wasser, das mit Frostschutzmittel versetzt ist. Die Flüssigkeit nimmt die Umweltwärme, z.B. aus dem Erdreich oder dem Grundwasser, auf und transportiert diese zur Wärmepumpe. Eine Ausnahme bilden Luft-Wärmepumpen. Diese saugen über einen Ventilator die Außenluft an, die der Wärmepumpe die Umgebungswärme zuführt.
Schritt 2: Nutzbarmachung

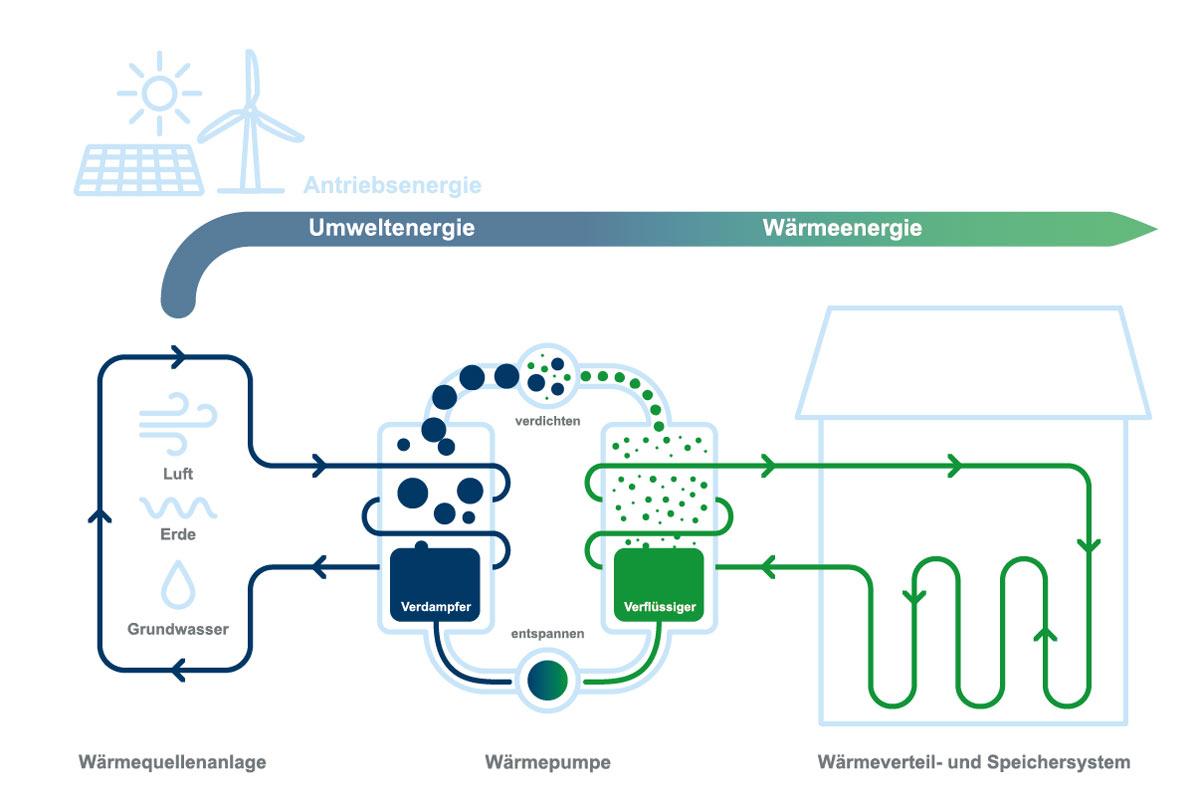

In der Wärmepumpe befindet sich ein weiterer Kreislauf, in dem ein so genanntes Kältemittel zirkuliert. In einem Wärmetauscher, dem Verdampfer, wird die Umweltenergie von dem ersten Kreislauf auf das Kältemittel übertragen, das dadurch verdampft. Bei Luftwärmepumpen erhitzt die Außenluft das Kältemittel. Der Kältemitteldampf wird nun zu einem Verdichter/Kompressor weitergeleitet. Dadurch hebt sich das Temperaturniveau des gasförmigen Kältemittels, es wird also heißer. In einem weiteren Wärmetauscher, dem so genannten Verflüssiger, wird das unter hohem Druck stehende, heiße Kältemittelgas nun kondensiert, wobei es seine Wärme wieder abgibt. Anschließend wird das verflüssigte Kältemittel zu einer Drossel geleitet, in der der Druck des Kältemittels wieder verringert wird. Das nun flüssige, entspannte Kältemittel wird schließlich zum Verdampfer zurückgeführt.
In dem zu beheizenden Gebäude befindet sich nun das Wärmeverteil- und Speichersystem. Darin zirkuliert als Heizmedium in der Regel Wasser. Dieses Wasser nimmt die Wärme, die das Kältemittel im Verflüssiger abgibt, auf und leitet dieses entweder zu einem Verteilersystem, wie z.B. Flächenheizungen oder Heizkörpern, oder zu einem Heizungspuffer- bzw. Warmwasserspeicher.
